RT78726 Mantıksal Klemens Düzenli Röle Soketi

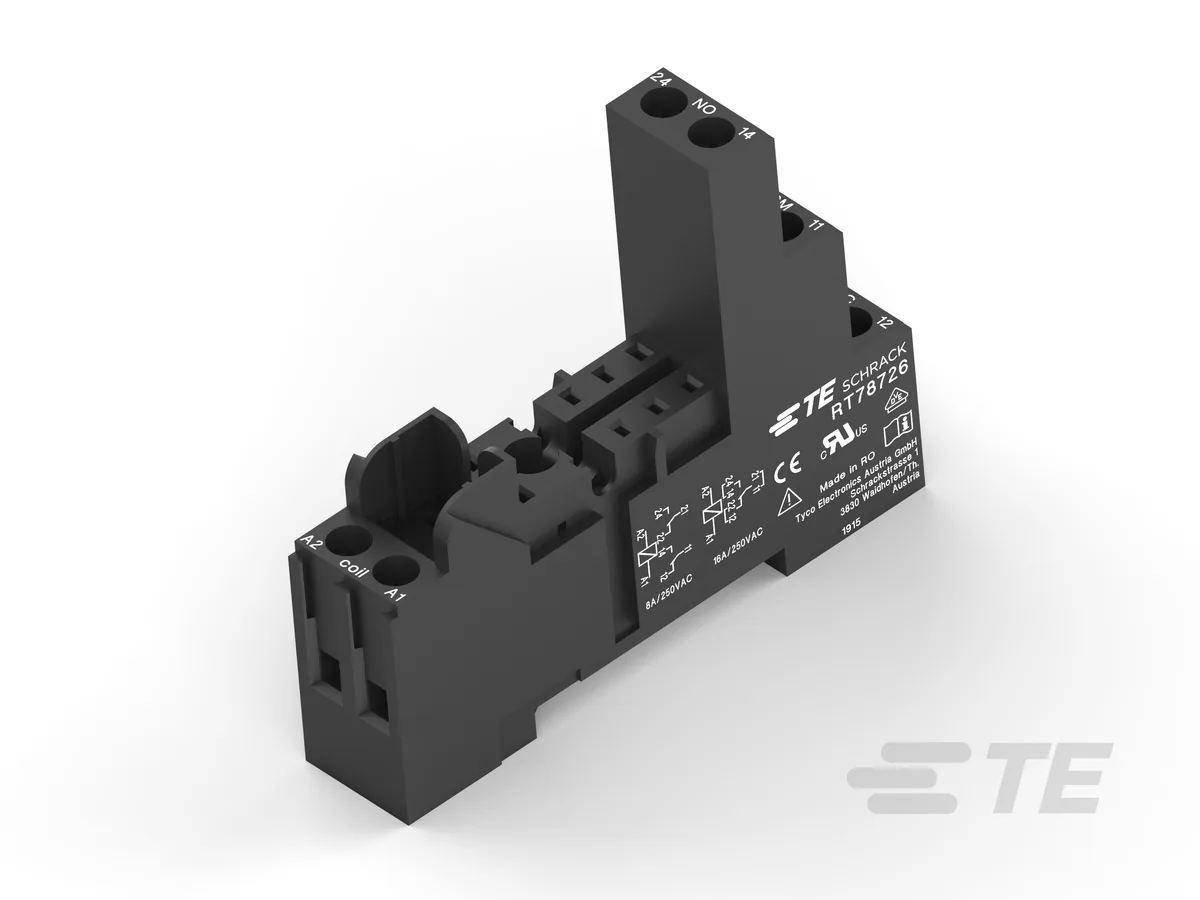

Schrack RT78726, mantıksal klemens düzenli DIN ray röle soketidir. Bobin-kontak arası 5000 Vrms dayanım ve takviyeli izolasyon sunar.
Ürün Açıklaması
RT78726, 5 mm pin aralıklı RT güç rölelerini DIN ray üzerine taşıyan vidalı klemensli bir sokettir. Klemens düzeni mantıksaldır, yani giriş ve çıkış bağlantıları kart üzerinde ayrı gruplar halinde toplanır. TE parça numarası 6-1415035-1'dir.
İzolasyon değerleri bu modelin ayırt edici yönüdür. Bobin ile kontak devresi arasında dielektrik dayanım 5000 Vrms, klerans ve kaçak yolu ≥10/10 mm, izolasyon tipi takviyelidir. Açık kontak devresinde 1000 Vrms, komşu kontak devrelerinde 2500 Vrms dielektrik dayanım verilir. Anma gerilimi ve maksimum anahtarlama gerilimi 240/400 VAC'tir.
Kardeş model RT78725 geleneksel klemens düzenine sahiptir ve bobin-kontak devresinde 4000 Vrms ile temel izolasyon sunar, dolayısıyla iki soket izolasyon sınıfı bakımından denk değildir. Vidalı M3 klemenslerde kablo soyma boyu 8 mm, tek tel kesiti 2 x 2,5 mm²'dir. Ağırlık 36 g, paketleme birimi 10 adettir. Datasheet dipnotu: 1 kutuplu röleler (16 A) için röle klemensleri 11-21, 12-22 ve 14-24 köprülenmelidir. 1 kutuplu röleler (12 A) için röle klemensleri 11-12-14, soket klemensleri 21-12-14'e bağlanmalıdır. 2 bobinli bistabil röleler için uygun değildir.
