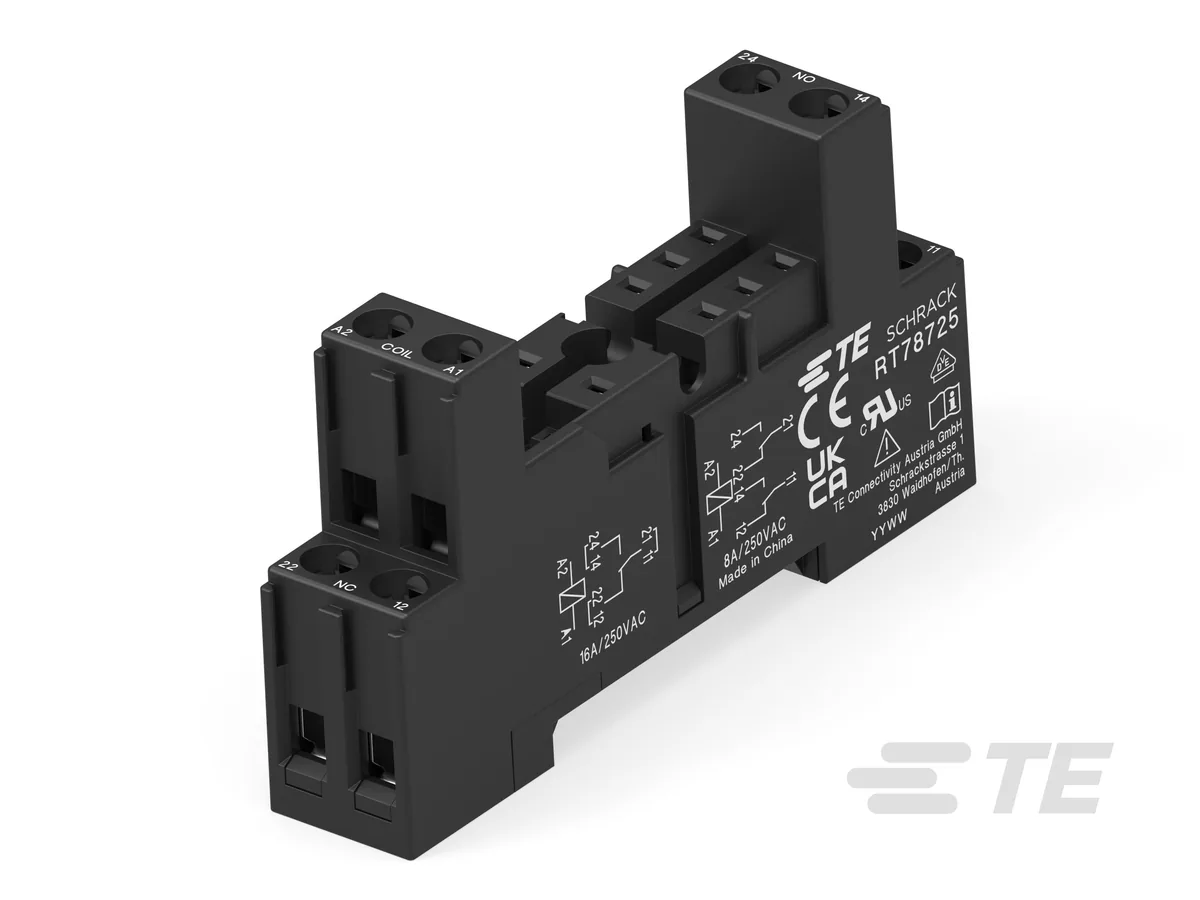

RT78725 Geleneksel Klemens Düzenli Röle Soketi
Schrack RT78725, geleneksel klemens düzenli DIN ray röle soketidir. Bobin-kontak arası 4000 Vrms dayanım ve temel izolasyon sunar.
Ürün Açıklaması
RT78725, 5 mm pin aralıklı RT güç rölelerini DIN ray üzerine taşıyan vidalı klemensli bir sokettir. Klemens düzeni gelenekseldir, yani bağlantılar rölenin klemens numaralarını doğrudan izler. TE parça numarası 1860306-1'dir.
İzolasyon değerleri bu modelin ayırt edici yönüdür. Bobin ile kontak devresi arasında dielektrik dayanım 4000 Vrms, klerans ve kaçak yolu ≥4,7/4,7 mm, izolasyon tipi temeldir. Açık kontak devresinde 1000 Vrms, komşu kontak devrelerinde 2500 Vrms dielektrik dayanım verilir. Anma gerilimi ve maksimum anahtarlama gerilimi 240/400 VAC'tir.
Kardeş model RT78726 mantıksal klemens düzenine sahiptir ve bobin-kontak devresinde 5000 Vrms ile takviyeli izolasyon sunar, dolayısıyla iki soket izolasyon sınıfı bakımından denk değildir ve takviyeli izolasyon gereken uygulamada RT78725 yerine RT78726 seçilmelidir. Vidalı M3 klemenslerde kablo soyma boyu 8 mm, tek tel kesiti 2 x 2,5 mm²'dir. Ağırlık 36 g, paketleme birimi 10 adettir. Datasheet dipnotu: 1 kutuplu röleler (16 A) için röle klemensleri 11-21, 12-22 ve 14-24 köprülenmelidir. 1 kutuplu röleler (12 A) için röle klemensleri 11-12-14, soket klemensleri 21-12-14'e bağlanmalıdır. 2 bobinli bistabil röleler için uygun değildir.
