RT Serisi DIN Ray Röle Soketi
Ürün Açıklaması
RT serisi soketler, 5 mm pin aralıklı ve 15,7 mm yükseklikteki RT güç rölelerini DIN ray üzerine taşımak için kullanılır. Vidalı klemens yapısı, M3 vida ölçüsü ve 8 mm kablo soyma boyu ile tek telde 2 x 2,5 mm² kesite kadar bağlantı yapılabilir. Yan yana sık paketleme mümkündür, soketler arası montaj mesafesi sıfır olabilir.

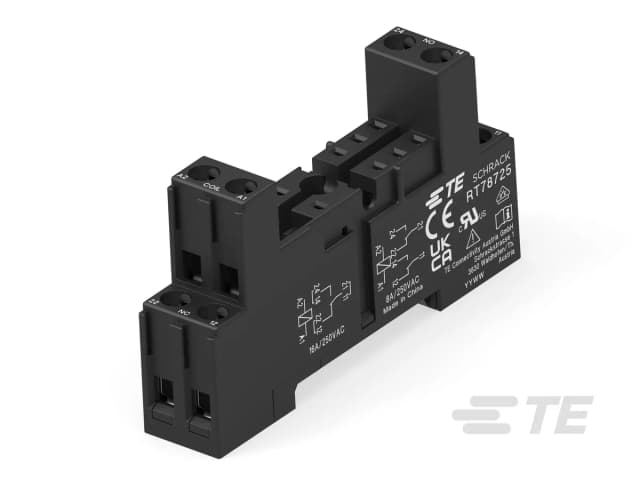

Ailedeki iki model izolasyon bakımından birbirinden ayrılır ve birbirinin yerine kullanılmadan önce bu fark değerlendirilmelidir. RT78726 mantıksal klemens düzenine sahiptir, bobin ile kontak devresi arasında 5000 Vrms dielektrik dayanım, ≥10/10 mm klerans ve kaçak yolu ile takviyeli izolasyon sunar. RT78725 ise geleneksel klemens düzenine sahiptir ve aynı devrede 4000 Vrms dielektrik dayanım, ≥4,7/4,7 mm klerans ve kaçak yolu ile temel izolasyon sağlar.
Her iki modelde anma gerilimi ve maksimum anahtarlama gerilimi 240/400 VAC, anma izolasyon gerilimi 250 V, aşırı gerilim kategorisi III ve kirlilik derecesi 2'dir. Çalışma sıcaklığı -40 ile +70 °C, ağırlık 36 g, paketleme birimi 10 adettir. Soketlere PTMT00A0 koruma diyodu, PTMU0730 RC devresi ve PTMV0730 varistör gibi modüller takılabilir. Datasheet dipnotu: 1 kutuplu röleler (16 A) için röle klemensleri 11-21, 12-22 ve 14-24 köprülenmelidir. 1 kutuplu röleler (12 A) için röle klemensleri 11-12-14, soket klemensleri 21-12-14'e bağlanmalıdır. 2 bobinli bistabil röleler için uygun değildir.
Tüm ürünlerimiz orijinal, faturalı ve 2 yıl üretici garantilidir. 15:00'a kadar verilen siparişler aynı gün kargoya teslim edilir.
