NXR Serisi Termik Aşırı Yük Rölesi
Ürün Açıklaması

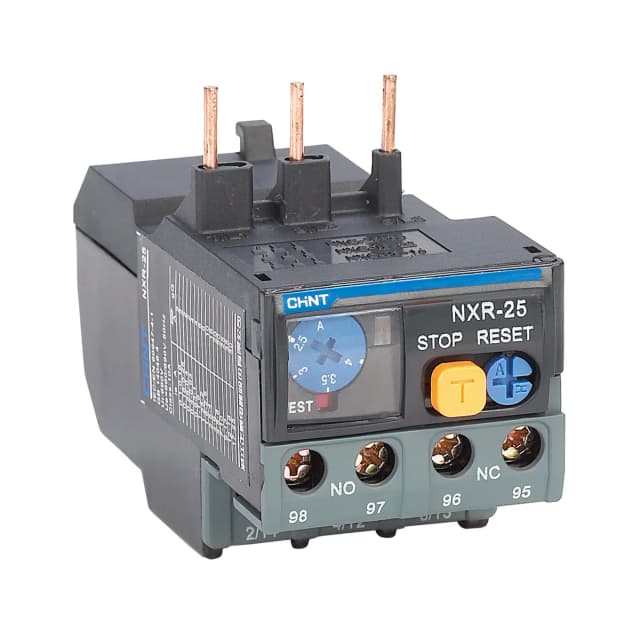

Chint NXR serisi termik aşırı yük röleleri, 50 Hz ve 60 Hz alternatif akım motorlarını aşırı yüke ve faz kaybına karşı korur. Katalogda seri 690 V'a kadar gerilim ve 0,1 A ile 630 A arasında akım için tanımlanır. NXR-25, NXR-38 ve NXR-100 gövdeleri NXC serisi kontaktörlere geçmeli olarak takılır; NXR-200 bağımsız monte edilen elektronik tiptir. Bağımsız montaj gerektiğinde NXR-25 için MB-2, NXR-38 için MB-3 ve NXR-100 için MB-4 montaj tabanı kullanılır.
Açma karakteristiği Class 10A'dir: ayar akımının 1,05 katında soğuk durumda 2 saat içinde açmaz, 1,2 katında sıcak durumda 2 saat içinde açar, 1,5 katında 2 dakika içinde açar ve 7,2 katında 2 s ile 10 s arasında açar. Faz kaybı korumasında iki fazda 1,15 kat ve üçüncü fazda sıfır akımda 2 saat içinde açma sağlanır. Anma yalıtım gerilimi Ui 690 V, yardımcı kontak 1 normalde açık ve 1 normalde kapalıdır; AC-15 kategorisinde 1,5 A, DC-13 kategorisinde 0,2 A taşır. Ürünler IEC/EN 60947-4-1 ve IEC/EN 60947-5-1 standartlarına göre üretilir, kirlilik derecesi 3, aşırı gerilim kategorisi III'tür.
Seri altında 26 sipariş kodu bulunur ve her kodun kendi sayfası vardır. Kodlar akım ayar sahasına göre ayrılır. Chint Türkiye ürün listesinin Uyumlu Olduğu Kasa kolonu her röleyi bir kontaktör aralığıyla eşleştirir: NXR-25 için NXC-06 ile NXC-25, NXR-38 için NXC-32 ile NXC-38, NXR-100 için NXC-40 ile NXC-100 ve NXR-200 için NXC-120 ile NXC-185 aralıkları verilir. Röleler sıcaklık kompanzasyonu, açma göstergesi, test mekanizması ve stop butonu içerir.
