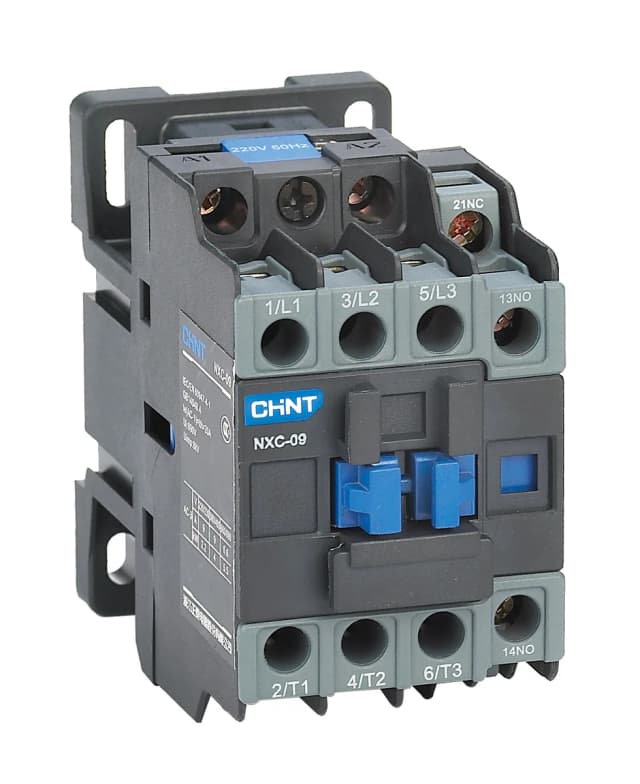

NXC Serisi 3 Kutuplu 220V AC Bobinli Kontaktörler
Ürün Açıklaması
NXC serisi, üç fazlı sincap kafesli motorların uzaktan yol verilmesi ve durdurulması, motor devrelerinin sık açılıp kapatılması ve genel güç devrelerinin kumandası için üretilmiş AC güç kontaktörleridir. NXR serisi termik röle ile birleştirildiğinde manyetik motor yol vericisi oluşturur. NXC-06M ile NXC-100 arası gövdeler hem DIN rayına hem vidayla panoya monte edilir, NXC-120 ile NXC-630 arası büyük gövdeler yalnız vidayla monte edilir. Montaj yüzeyi ile düşey düzlem arasındaki açı 5 dereceyi aşmamalıdır.
Anma çalışma akımı Ie 400 V AC-3'te 9 A ile 630 A, termik akım Ith AC-1'de 20 A ile 700 A arasındadır. Anma yalıtım gerilimi NXC-09 ile NXC-100 arasında 690 V, NXC-120 ile NXC-630 arasında 1000 V; darbe dayanım gerilimi Uimp sırasıyla 8 kV ve 12 kV'dur. Kapama akımı AC-3'te 10xIe, kesme akımı 8xIe'dir. Mekanik ömür gövdeye göre 6 milyon ile 12 milyon çevrim, elektriksel ömür AC-3'te 0,8 milyon ile 1,2 milyon çevrim arasındadır. Çalışma sıcaklığı sınırları -35 C ile +70 C, normal çalışma aralığı -5 C ile +40 C'dir. Standartlar IEC/EN 60947-1, IEC/EN 60947-4-1 ve IEC/EN 60947-5-1'dir.
Sipariş kodu NXC ve anma akımı ile kurulur, ardından bobin gerilimi ve frekans yazılır: NXC-12 220V 50/60 Hz gibi. NXC-09 ile NXC-100 arası modellerde gövdede 1 NA + 1 NK yardımcı kontak, NXC-120 ile NXC-630 arası modellerde 2 NA + 2 NK yardımcı kontak hazır gelir. Uyumlu NXR termik röleler: NXC-06 ile NXC-25 arası NXR-25, NXC-32 ile NXC-38 arası NXR-38, NXC-40 ile NXC-100 arası NXR-100, NXC-120 ile NXC-185 arası NXR-200, NXC-225 ile NXC-630 arası NXR-630. Aksesuar olarak AX-3X üstten yardımcı kontak blokları, AX-3C/11 yandan yardımcı kontak, F5 zaman rölesi, AXC toz kapağı ve gövdeye göre mekanik kilit modülleri kullanılır.
