NS2X Serisi Motor Koruma Şalteri
Ürün Açıklaması

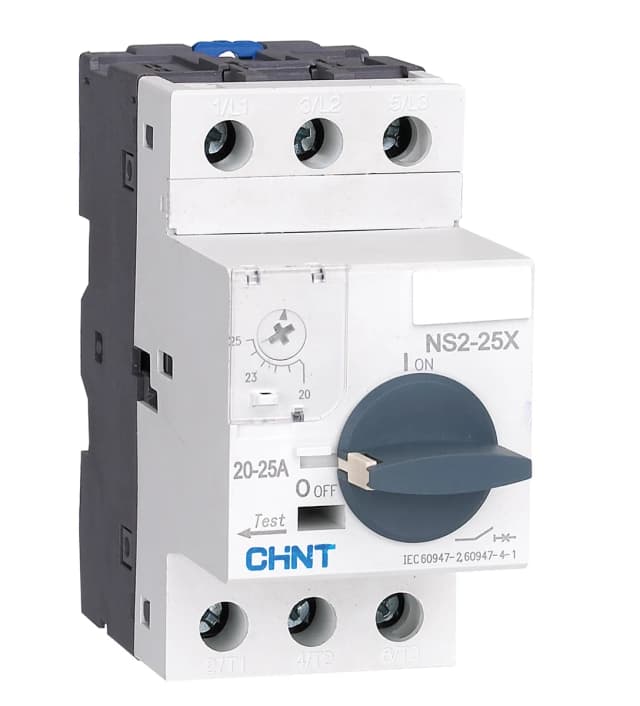

Chint NS2X serisi motor koruma şalterleri, üç fazlı asenkron motorları aşırı yüke, faz kaybına ve kısa devreye karşı koruyan termik manyetik cihazlardır. Termik açtırma elemanı motorun anma akımına göre ayarlanır, manyetik açtırma elemanı kısa devrede anında devreye girer. Şalter motor devresinin tek noktadan açılıp kapatılmasını sağlar ve motor kalkış akımına dayanacak şekilde tasarlanmıştır. Chint Türkiye ürün listesinde bu grup 3 kutuplu termik manyetik başlığı altında listelenir.
Anma yalıtım gerilimi Ui 690 V, anma çalışma gerilimi AC 230/240, 400/415, 440, 500 ve 690 V, anma darbe dayanım gerilimi Uimp 8 kV ve anma frekansı 50/60 Hz'dir. Kullanma kategorisi Class A ve AC-3, kirlilik derecesi III'tür. 25 ve 32 kasa modellerde açma sınıfı Class 10A'dir: ayar akımının 1,05 katında soğuk durumda 2 saat içinde açmaz, 1,5 katında 2 dakika içinde, 7,2 katında 2 s ile 10 s arasında açar. Çalışma sıcaklığı -5 °C ile +40 °C, 24 saatlik ortalama +35 °C'yi aşmamalıdır; rakım 2000 m'yi geçmemelidir.
Seri altında 18 sipariş kodu bulunur ve her kodun kendi sayfası vardır. Kodlar termik akım ayar sahasına göre ayrılır. Chint kataloğunun sipariş tablosunda 0,1 A ile 25 A arası kodlar NS2-25X, 24-32 A kodu NS2-32X, 25 A ile 80 A arası kodlar NS2-80B tip adıyla listelenir. Klemens iletken kesiti 25 ve 32 kasada 1-6 mm², 80 kasada 2,5-25 mm²'dir; klemens vidası sırasıyla M4 ve M8, sıkma torku 1,7 N·m ve 6 N·m'dir. Katalog uyumlu kontaktör olarak NC1 ve NC8 serilerini verir; NS2-UV, NS2-SH, NS2-AE, NS2-AU ve NS2-FA aksesuarları kullanılabilir.
