NC1 Serisi 3 Kutuplu 220V AC Bobinli Kontaktörler
Ürün Açıklaması
NC1 serisi, üç fazlı motorlara uzaktan yol verme ve durdurma, motor devrelerinin sık açılıp kapatılması ve genel güç devrelerinin kumandası için üretilmiş üç kutuplu AC kontaktörlerdir. NR2 serisi termik röle ile birleştirildiğinde manyetik motor yol vericisi oluşturur, NRE8 elektronik aşırı yük rölesiyle de kullanılabilir. Pano içinde montaj yüzeyi ile düşey düzlem arasındaki açı 5 dereceyi aşmamalıdır. Koruma sınıfı IP10, ortam sıcaklığı aralığı -5 C ile +40 C'dir.
Anma çalışma akımı Ie 400 V AC-3'te 9 A ile 95 A, karşılık gelen motor gücü 4 kW ile 45 kW arasındadır. Anma yalıtım gerilimi tüm gövdelerde 690 V'dur. Mekanik ömür 9 A ile 25 A gövdelerde 10 milyon, 32 A ile 65 A gövdelerde 8 milyon, 80 A ve 95 A gövdelerde 6 milyon çevrimdir. AC-3 elektriksel ömrü sırasıyla 1.000.000, 800.000 ve 600.000 çevrimdir. Çalışma sıklığı 9 A ile 25 A gövdelerde AC-3'te saatte 1.200, 32 A ve üstünde saatte 600 çevrim; mekanik çalışma sıklığı saatte 3.600 çevrimdir. Bobin çekme aralığı Us'in yüzde 85 ile 110'u, bırakma aralığı yüzde 20 ile 75'idir. Standart IEC/EN 60947-4-1'dir ve seri CE, VDE, EK, EAC ile UL belgelidir.

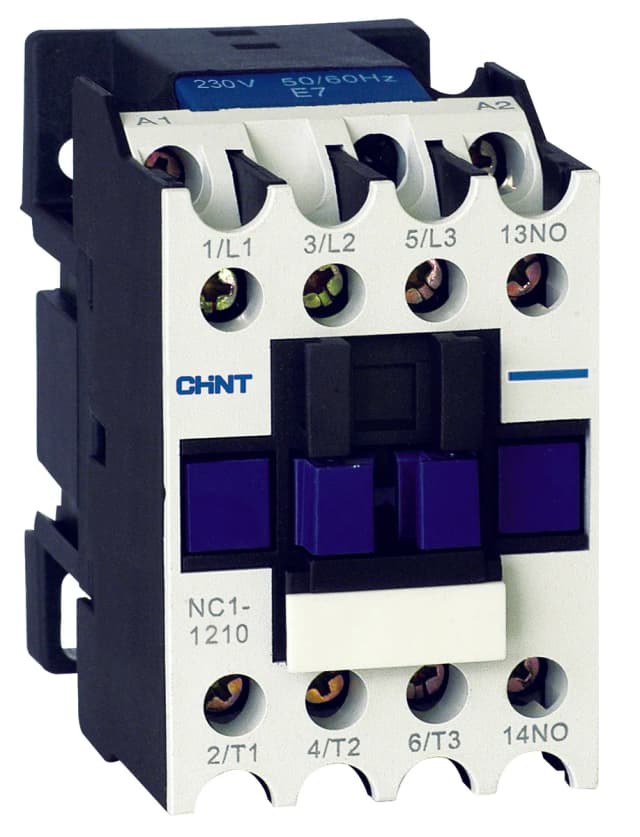

Sipariş kodu NC1 seri adı, 400 V AC-3'teki anma akımını veren iki hane ve kontak dizilimini veren iki haneden oluşur: 10 kodu 3 NA ana kontak ile 1 NA yardımcı kontağı, 01 kodu 3 NA ana kontak ile 1 NK yardımcı kontağı, 11 kodu 3 NA ana kontak ile 1 NA ve 1 NK yardımcı kontağı belirtir. Sona eklenen Z harfi DC bobini, N harfi devir yönü değiştiren tipi gösterir. Chint Türkiye ürün listesinde aynı kalemler sonuna M harfi eklenerek yazılır. Uyumlu termik röleler NC1-09 ile NC1-32 arası NR2-25, NC1-32 için NR2-36, NC1-40 ile NC1-95 arası NR2-93'tür. Aksesuar olarak F4 serisi yardımcı kontak blokları, NCF1-11C yandan takılan kontak, F5 zaman rölesi ve SR2 parazit bastırıcı kullanılır.
