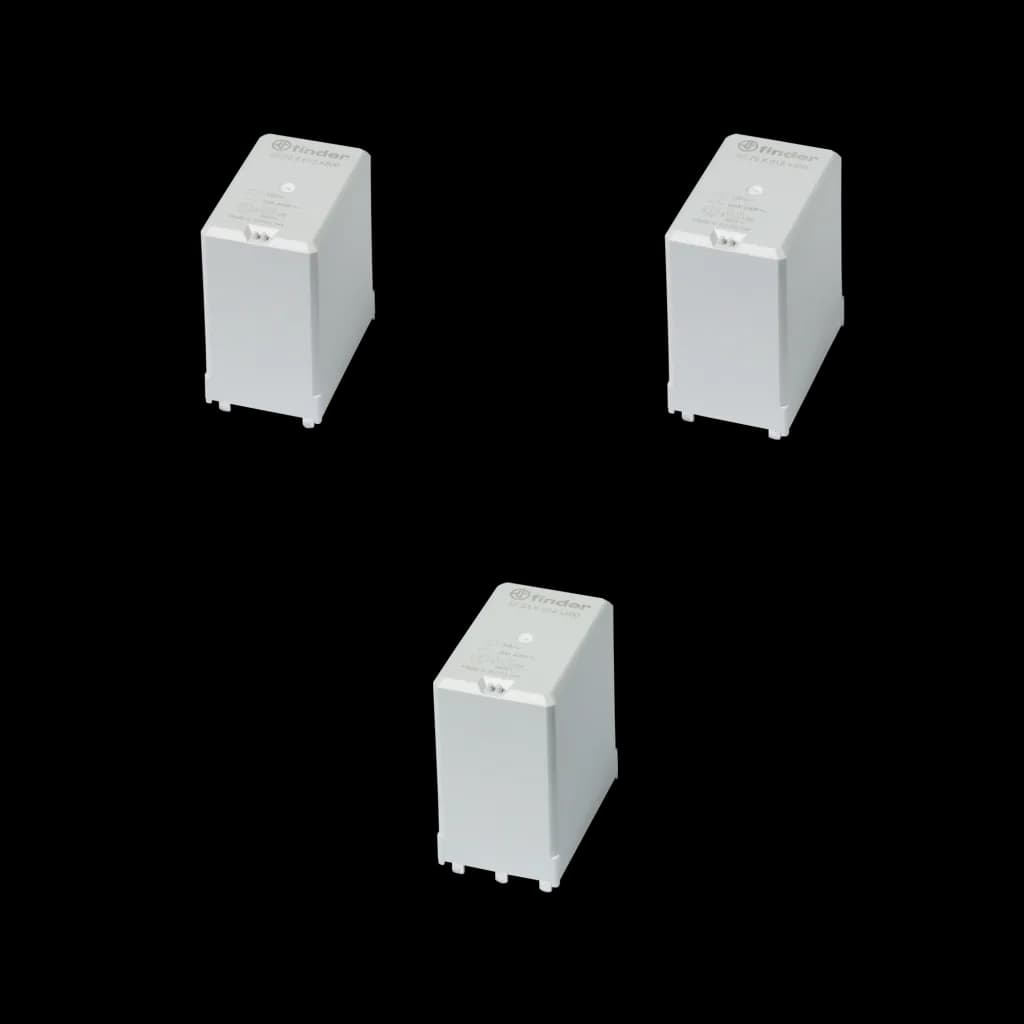

67 Serisi 50 Amper Güç Rölesi

Ürün Açıklaması

Finder 67 Serisi, PCB montajlı 50 A yüksek güç röleleridir. Seri, 2 NO kontak düzenli 67.22 ve 3 NO kontak düzenli 67.23 tiplerinden oluşur; her iki tip de 50 A anma akımı, 150 A maksimum pik akım (5 ms), 400 V AC anma gerilimi ve 690 V AC maksimum anahtarlama gerilimi değerlerine sahiptir. Kutup başına AC1/AC7a anma yükü 20.000 VA'dır ve 67.23 tipi 480 V AC'de 11 kW trifaze motor yükünü anahtarlayabilir.

Seri, VDE 0126-1-1, EN 62109-1 ve EN 62109-2 standartlarına uygun olarak >= 3 mm (x300 versiyonları) veya >= 5.2 mm (x500 versiyonları) kontak aralığı ile üretilir ve özellikle fotovoltaik inverter uygulamaları için tasarlanmıştır. Bobin ve kontaklar arasında güçlendirilmiş izolasyon, 6 kV anma darbe gerilimi ve 4000 V AC dielektrik dayanım bulunur. Isıya ve yangına karşı dirençle ilgili EN 60335-1 gereksinimlerini karşılar (GWIT 775 °C ve GWFI 850 °C).

DC bobinler 5, 6, 8, 12, 24 ve 48 V DC nominal gerilim seçenekleriyle sunulur ve yalnızca 170 mW tutma gücü gerektirir. Enerji tasarruflu bobin enerjilendirmesiyle röle 85 °C'ye kadar ortam sıcaklıklarında kullanılabilir; standart bobin enerjilendirmesinde çalışma sıcaklığı x300 versiyonlarında -40...+70 °C, x500 versiyonlarında -40...+60 °C aralığındadır. Kadmiyum içermeyen kontak malzemesi, düşük kontak direnci gerektiren uygulamalar için AgNi veya yüksek demeraj akımlı uygulamalar için standart AgSnO2 versiyonu olarak seçilebilir.

Üretici serinin uygulama alanları arasında inverterler, güç jeneratörleri, yedekleme jeneratörleri, pompa kontrolü ve engelli asansörlerini göstermektedir. Yolları uygun boyutlandırılmış PCB kartlarında kontaklar paralel bağlanarak 67.23...4300S versiyonu ile 100 A'ya, 67.23...1300 versiyonu ile 80 A'ya kadar yükler taşınıp anahtarlanabilir.

Tüm ürünlerimiz orijinal, faturalı ve 2 yıl üretici garantilidir. 15:00'a kadar verilen siparişler aynı gün kargoya teslim edilir.

Teknik Özellikler
