4C Serisi Röle Arayüz Modülü

Ürün Açıklaması

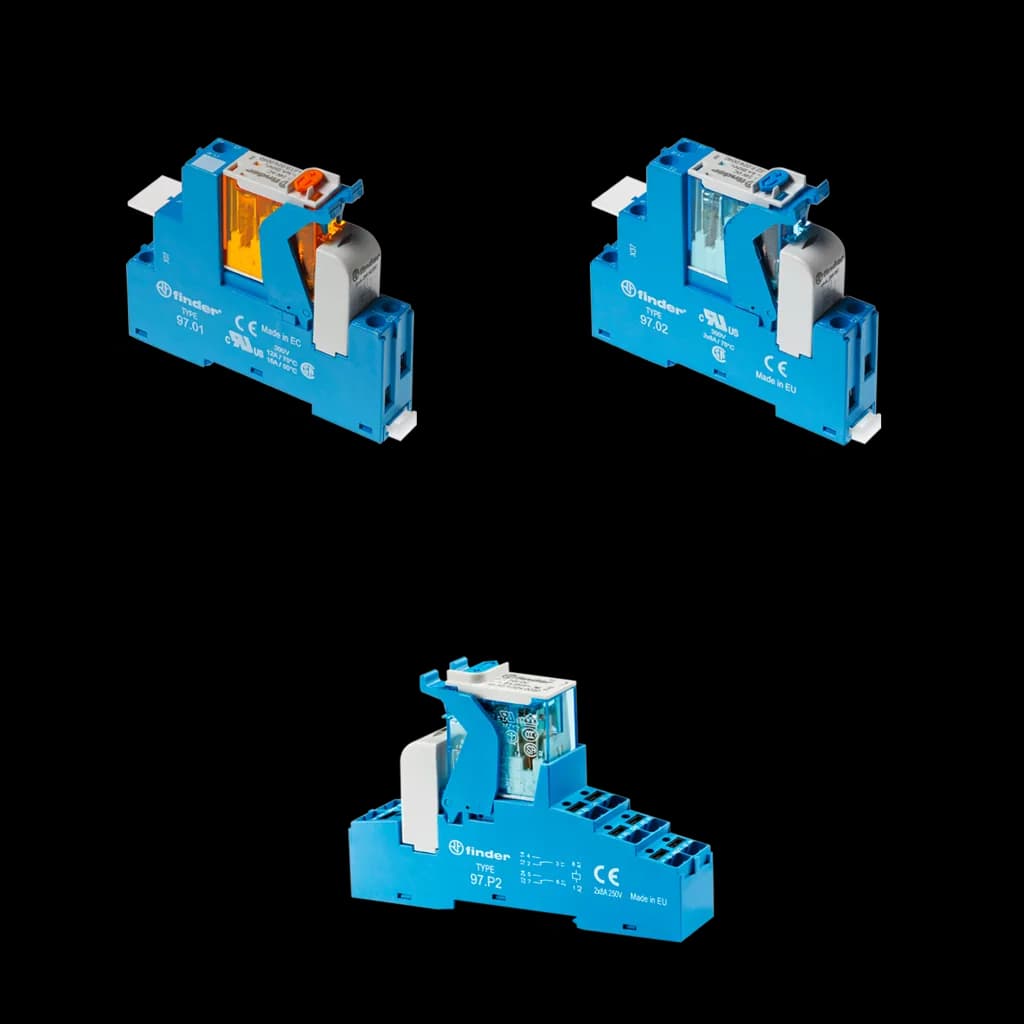

Finder 4C serisi röle arayüz modülleri, PLC ve elektronik sistemler ile saha yükleri arasında ideal bir arayüz oluşturmak üzere tasarlanmış, 35 mm raya (EN 60715) monte edilen 15.8 mm genişliğinde kompakt modüllerdir. Her modül, 97 serisi soket ile 46 serisi minyatür endüstriyel rölenin hazır montajlı kombinasyonudur; tutucu klips (097.01) ve zamanlayıcı/koruma modülü yuvası (99.02 modülü) ile birlikte gelir.

Seri dört tipten oluşur: kutu klemensli 4C.01 (1 CO, 16 A) ve 4C.02 (2 CO, 8 A) ile Push-in terminalli 4C.P1 (1 CO, 10 A) ve 4C.P2 (2 CO, 8 A). Tüm tiplerde AC veya DC bobin seçeneği, standart besleme durum göstergesi ve bobin bastırma (EMC) modülü ile tanımlama etiketi bulunur. Bobin gerilimleri AC tarafta 12, 24, 110, 120 ve 230 V (50/60 Hz), DC tarafta 12, 24 ve 125 V değerlerini kapsar; DC versiyonlarda yeşil LED + diyot, AC versiyonlarda yeşil LED + varistör standarttır.

Kontaklar standart AgNi malzemelidir; sipariş kodlamasında AgSnO2 ve altın kaplamalı AgNi + Au seçenekleri de sunulur. Anma gerilimi 250 V AC, maksimum anahtarlama gerilimi 440 V AC olup AC1 anma yükü tipe göre 2000 ila 4000 VA arasındadır. Mekanik ömür 10 milyon çevrim, AC1 anma yükünde elektriksel ömür 100.000 çevrimdir. Bobin ile kontaklar arasında 6 kV (8 mm) izolasyon, açık kontaklar arasında 1000 V AC dielektrik dayanım sağlanır; koruma sınıfı IP 20'dir.

Üretici datasheet'inde yürüyen merdivenler, yol ve tünel aydınlatması, vinç ve kaldırma sistemleri, karusel depolar, kontrol panoları ile elektrik dağıtım panoları uygulama alanları olarak gösterilmektedir. Push-in tipler için 2 ve 8 yollu jumper bağlantıları (097.42, 097.52, 097.58), kutu klemensli tipler için 8 yollu 095.18 jumper bağlantısı ve 097.00 etiket taşıyıcı aksesuar olarak mevcuttur.
