43 Serisi Küçük Profil Minyatür PCB Röle

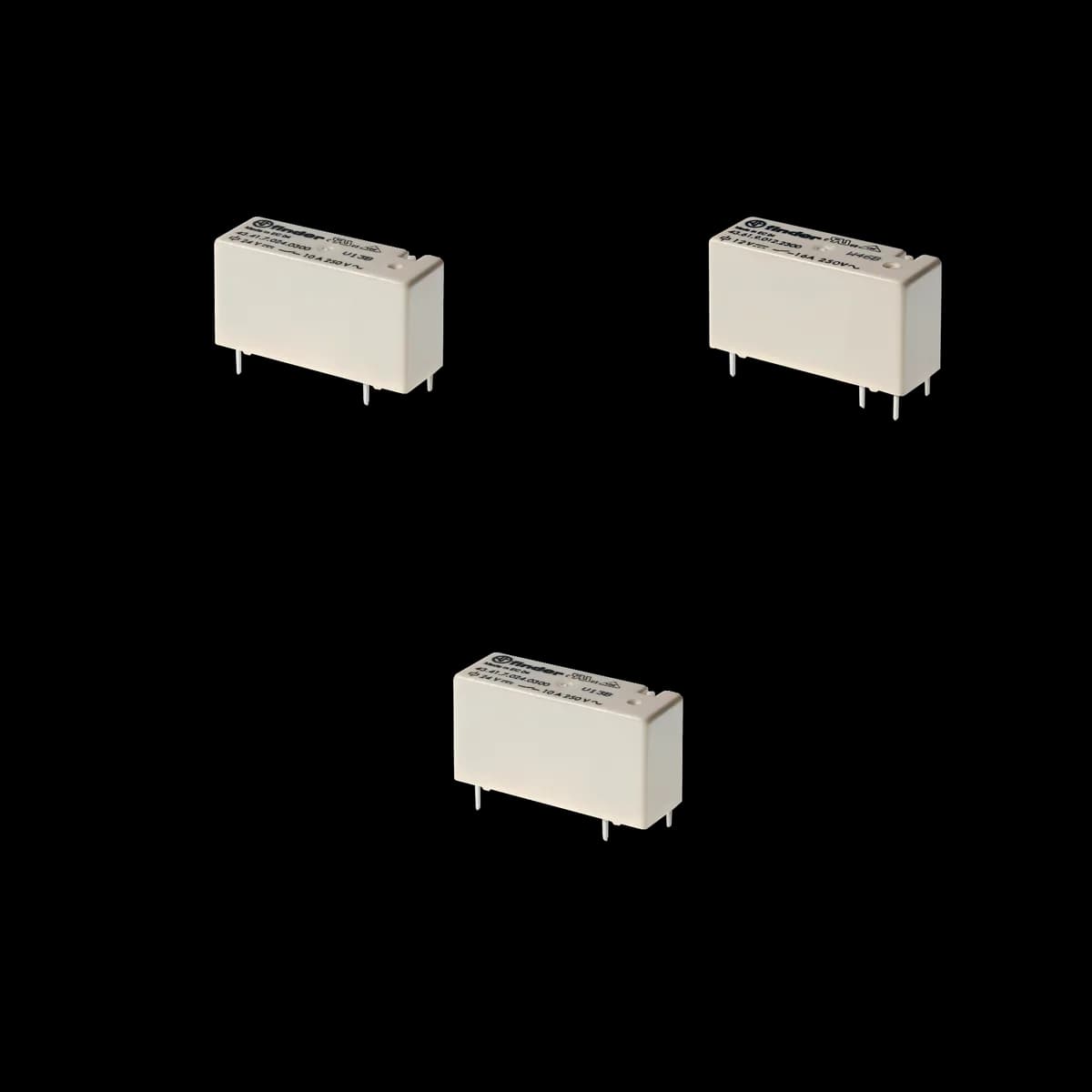

Finder 43 Serisi, 15.4 mm düşük profilli gövdede 10 A ve 16 A anahtarlama sunan PCB montajlı minyatür rölelerdir. Hassas DC bobinleri ve 6 kV bobin-kontak izolasyonu ile elektronik devre kartları için tasarlanmıştır.
Ürün Açıklaması
Finder 43 Serisi, yalnızca 15.4 mm yüksekliğindeki düşük profilli gövdesiyle baskı devre kartlarında (PCB) yerden tasarruf sağlayan minyatür rölelerdir. Seri; 3.2 mm pin mesafeli 1 enversör (CO) kontaklı 10 A 43.41 tipi ile 5 mm pin mesafeli 1 NO kontaklı 10 A 43.41-0300 ve 16 A 43.61-0300 tiplerini kapsar.
Röleler 250/400 V AC anma gerilimine sahiptir; AC1 anma yükü 10 A versiyonda 2500 VA, 16 A versiyonda 4000 VA değerindedir. Hassas DC bobinler 10 A tipte yalnızca 250 mW, 16 A tipte 400 mW güç tüketir; bobin gerilim seçenekleri 43.41 için 3-48 V DC, 43.61 için 12, 24 ve 48 V DC olarak sunulur. Standart kontak malzemesi AgNi olup AgSnO2 ve altın kaplamalı AgNi + Au seçenekleri de mevcuttur.
Bobin ile kontaklar arasında 10 mm mesafe ve 6 kV (1.2/50 µs) darbe dayanımıyla güçlendirilmiş izolasyon sağlanır. Mekanik ömür 10 milyon döngü, AC1 elektriksel ömür 43.41 tipinde 100.000, 43.61 tipinde 50.000 döngüdür. -40…+85 °C çalışma sıcaklığı aralığına sahip seri, standart RT II akı koruması (opsiyonel RT III suya karşı koruma) ve kadmiyumsuz kontaklarla üretilir; 43.41-x0xx versiyonu ATEX EN 60079-1 standardına göre IIB grubu gazlar için test edilmiş enclosed break device yapısındadır.
Üretici dokümantasyonunda belirtilen uygulama alanları arasında medikal ve diş hekimliği cihazları, alarm sistemleri, klimalar, ısıtıcılar, kazanlar ve fırınlar, kapı ve geçit açıcıları, elektronik devre kartları ve otomatlar yer alır. 43.41 tipi doğrudan PCB montajının yanı sıra 95.23 PCB soketi ile de kullanılabilir.
Tüm ürünlerimiz orijinal, faturalı ve 2 yıl üretici garantilidir. 15:00'a kadar verilen siparişler aynı gün kargoya teslim edilir.
