26 Serisi Darbe Akım Röleleri

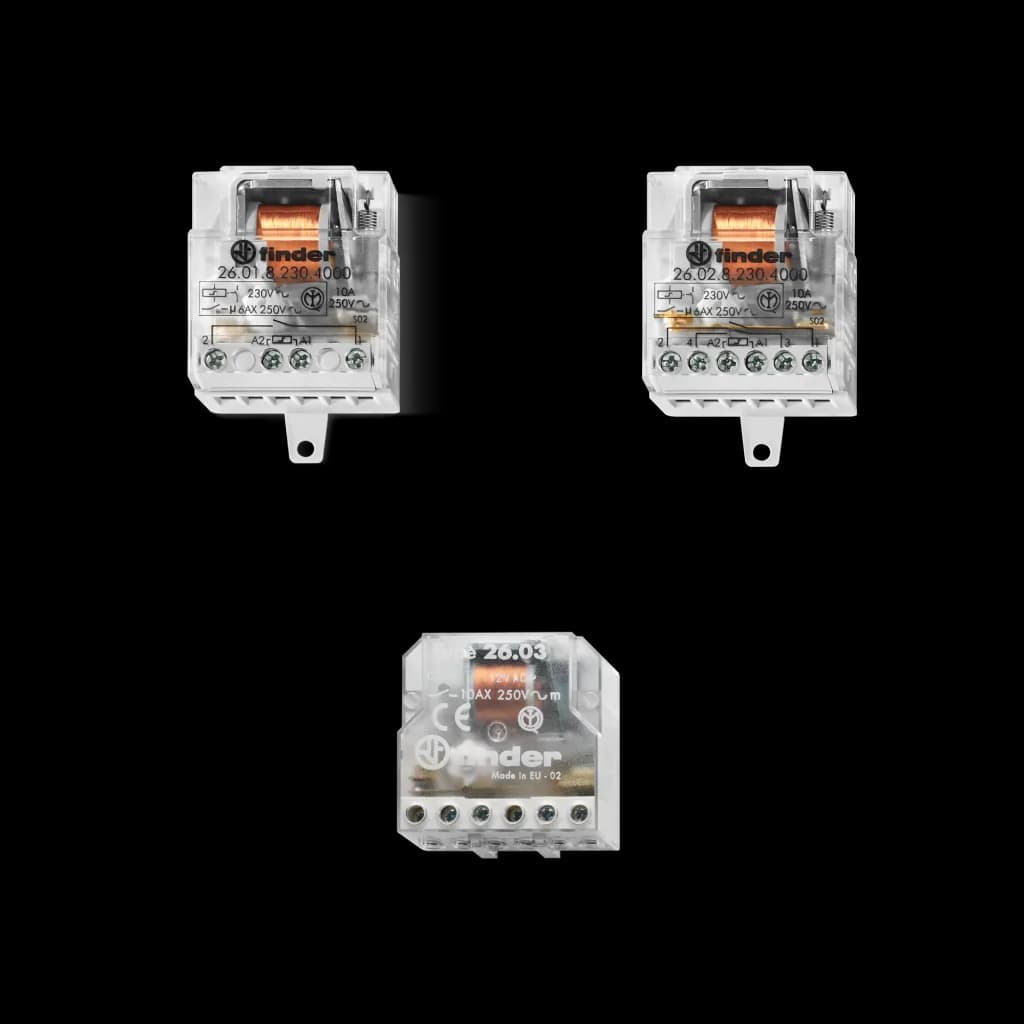

Finder 26 Serisi, bobin ve kontak devreleri elektriksel olarak ayrılmış, 10 A anma akımlı, 1 veya 2 kutuplu elektromekanik darbe akım (kademeli) röleleridir. AC bobinli, vidalı bağlantı uçlu ve pano montajlı yapıda 6 farklı anahtarlama sekansı sunar.
Ürün Açıklaması
Finder 26 Serisi, bobin ve kontak devreleri elektriksel olarak birbirinden ayrılmış 1 veya 2 kutuplu elektromekanik darbe akım röleleridir (üreticinin resmi Türkçe adlandırmasıyla kademeli röleler). 10 A anma akımı ve 250 V AC anma gerilimi ile özellikle aydınlatma devrelerinin buton üzerinden kumandası için tasarlanmıştır. AC bobinli, vidalı bağlantı uçlu ve pano montajlı yapıdadır; kontaklarda kadmiyum içermeyen AgNi malzeme kullanılır.
Seride 6 farklı anahtarlama sekansı seçeneği bulunur. 26.01 tek faz 1 NO (SPST-NO), 26.03 ise 1 NO + 1 NC (SPST-NO + SPST-NC) kontak düzeni sunar; 26.02, 26.04, 26.06 ve 26.08 tipleri 2 NO (DPST-NO) kontaklıdır. 26.01, 26.02 ve 26.03 iki kademeli, 26.06 üç kademeli, 26.04 ve 26.08 dört kademeli çalışır. Bobinler 12, 24, 48, 110 ve 230 V AC (50 Hz) anma gerilimlerinde temin edilebilir; bobin anma gücü 4.5 VA olup çalışma aralığı (0.8...1.1)UN degeridir. Tipe göre EN 60601-1 standardına uygun 2 x MOPP / 2 x MOOP izolasyon sınıflandırması sağlanır.
Kontaklar 10 A anma akımı ve 20 A maksimum tepe akımı taşır; AC1 anma yükü 2500 VA, AC15 (230 V AC) yükü 500 VA'dır. Anma lamba yükleri 230 V akkor/halojen lambalarda 800 W, elektronik balastlı floresan tüplerde 400 W, elektromanyetik balastlı floresan tüplerde 360 W, CFL ve 230 V LED lambalarda 200 W'tır. Mekanik ömür 300.000 çevrim, AC1 anma yükünde elektriksel ömür 100.000 çevrimdir. Bobin ile kontaklar arasında 4 kV (1.2/50 µs) izolasyon bulunur; darbe süresi EN 60669'a göre minimum 0.1 saniye, maksimum 1 saattir. Ortam sıcaklığı aralığı -40...+40 °C, koruma sınıfı IP 20'dir.
Tipik uygulama alanları otel, ofis ve hastane koridorlarındaki aydınlatma kontrolü ile yatak odası ve oturma odası aydınlatma kumandasıdır. 12 ve 24 V DC kumanda uygulamaları için 026.9.012 ve 026.9.024 aksesuar modülleri sunulur. 230 V AC uygulamalarında aydınlatmalı butonlarla kullanım için bobine paralel bağlanan 026.00 modülü mevcuttur; bu modül bobin devresinde 1 ile 15 arası aydınlatmalı buton (her biri maks. 1 mA, 230 V AC) kullanıldığında gereklidir.
