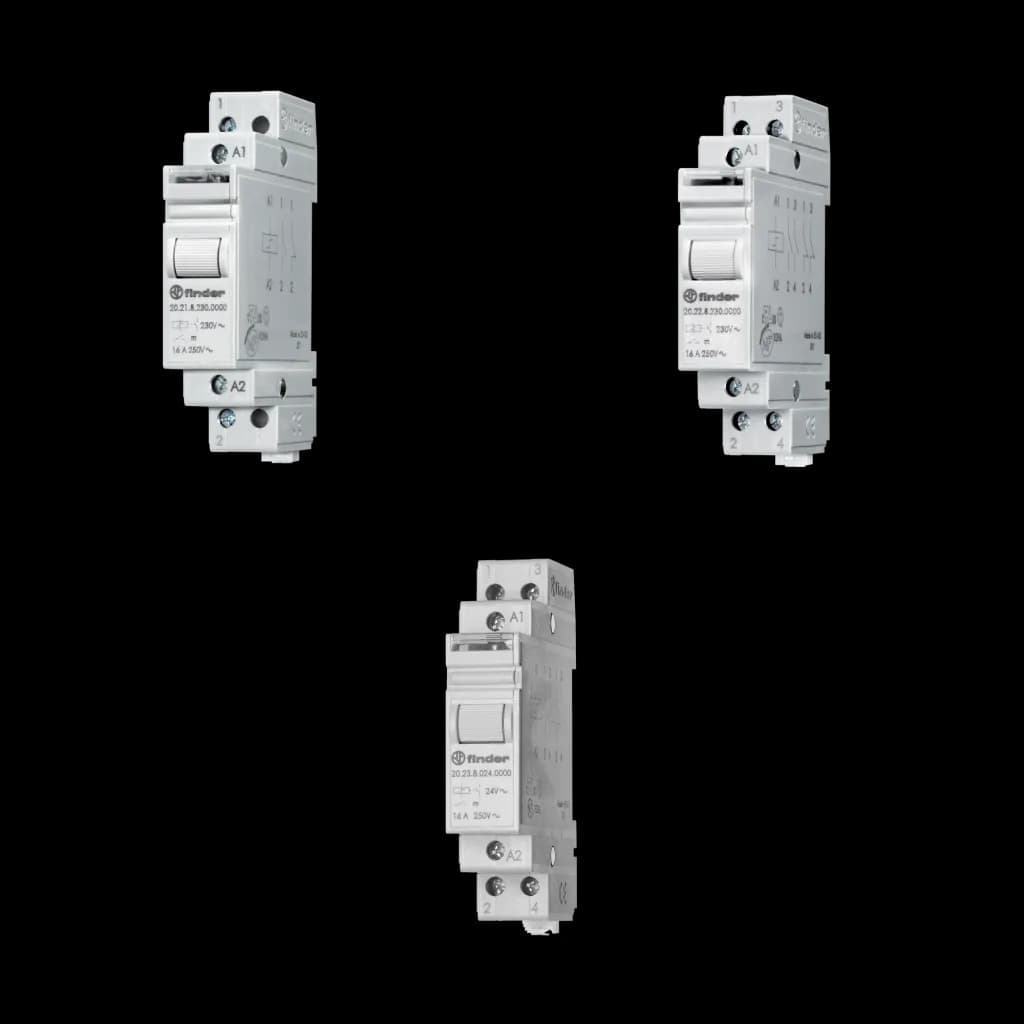

20 Serisi Modüler Darbe Akım Röleleri

Ürün Açıklaması

Finder 20 Serisi modüler darbe akım (kademeli) röleleri, 35 mm raya (EN 60715) doğrudan montaj için tasarlanmış, 16 A anma akımlı, 1 veya 2 kutuplu rölelerdir. Yalnızca 17.4 mm (bir modül) genişliğindeki gövdesi, mekanik göstergeli test düğmesi ve tanımlama etiketi ile pano içinde kolay kurulum ve devreye alma sağlar. AC ve DC bobin seçenekleri ve 7 farklı anahtarlama sekansı ile geniş bir uygulama yelpazesini karşılar.

Seride farklı kontak yapıları ve sekans seçenekleri bulunur: 20.21 tek kutuplu 1 NO (SPST-NO), 20.23 çift kutuplu 1 NO + 1 NC (SPST-NO + SPST-NC), 20.22 çift kutuplu 2 NO (DPST-NO); 20.24 ve 20.28 tipleri 4 sekanslı, 20.26 ve 20.27 tipleri 3 sekanslı çift kutuplu (2 NO) versiyonlardır. Kontaklar 16 A anma akımını (maksimum tepe akımı 30 A), 250 V AC anma gerilimini ve AC1 sınıfında 4000 VA anma yükünü destekler; standart kontak malzemesi kadmiyum içermeyen AgSnO2'dir.

Bobinler AC tarafında 8 ile 240 V (50/60 Hz), DC tarafında 12 ile 110 V arasındaki nominal gerilim seçenekleriyle sunulur; anma gücü 6.5 VA (50 Hz) / 5 W'tır. Röleler 230 V'ta 2000 W akkor/halojen lamba, 1000 W elektronik balastlı floresan ve 400 W LED (230 V) anahtarlama kapasitesine sahiptir. Bobin ile kontaklar arasındaki izolasyon 4 kV (1.2/50 mikrosaniye), minimum/maksimum darbe süresi EN 60669'a göre 0.1 s / 1 saattir; ortam sıcaklığı aralığı -40 ile +40 derece C, koruma derecesi IP20'dir. Seri ayrıca EN 60601-1'e (2 x MOPP) uygundur.

Tipik uygulama alanları panjur, kepenk ve jaluzi otomasyonu; otel, ofis ve hastane koridorlarında aydınlatma kontrolü ile yatak odası ve oturma odası aydınlatma kumandasıdır. Bobin devresinde 1 ile 15 adet arası ışıklı buton kullanılacaksa 026.00 ek modülü bobine paralel bağlanır. Aksesuar olarak 020.01 pano montaj adaptörü ve 022.09 ray montajı için 9 mm plastik ayırıcı da mevcuttur.

Tüm ürünlerimiz orijinal, faturalı ve 2 yıl üretici garantilidir. 15:00'a kadar verilen siparişler aynı gün kargoya teslim edilir.
